Máquina para Conformação de Blocos de Concreto
REQUISITOS DO CLIENTE
Dimensões Precisas
O cliente precisava que a Máquina para Conformação de Blocos de Concreto fosse capaz de produzir blocos com dimensões personalizadas e precisas.
Qualidade Garantida
Com auxílio da infraestrutura da UFSCar, dos professores e de todos os estudos realizados, viabilizamos e garantimos a qualidade do projeto.
Blocos Inovadores
Os blocos não podem ser produzidos em máquinas convencionais, pois são blocos inovadores e sustentáveis.
Sistema de Vibração
Deveríamos elaborar um mecanismo que tivesse um sistema de vibração capaz de distribuir o concreto de maneira equilibrada.
Custo abaixo do mercado
Como a Engrenar é uma empresa Jr. , os projetos não possuem fins lucrativos e, com isso, saem com 30% do valor de mercado.
Em agosto de 2021 visando inovar no mercado de blocos de concreto chegou até nós um desafio, sendo ele desenvolver um projeto que possibilitasse a conformação de um bloco diferente dos tradicionais. O bloco em questão é um bloco inovador que funciona por meio do auto-encaixe, logo, não é necessário concreto para a fixação dos blocos entre si. Na Figura 1, é possivel visualizar a modelagem 3D do bloco.

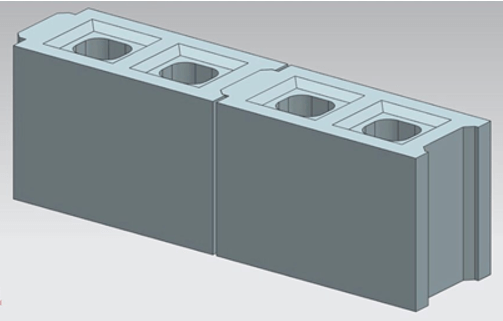

Figura 1: Representação do bloco de concreto.
Fonte: Engrenar Jr.
O escopo da máquina para conformação de blocos foi a elaboração de um projeto detalhado de um mecanismo de prensagem do concreto, que funcionasse com o uso de um sistema pneumático e os devidos componentes para dar forma ao bloco. Ademais, também foi requerido uma estrutura de sustentação para todos os componentes e um sistema de vibração que garantisse uma melhor distribuição do concreto. A estrutura geral está representada na Figura 2.
Com essas informações e as dimensões necessárias, a equipe desenvolveu de forma execpcional todo o projeto, utilizando softwares para modelagem 3D, software de simulação estática e dinâmica.
.

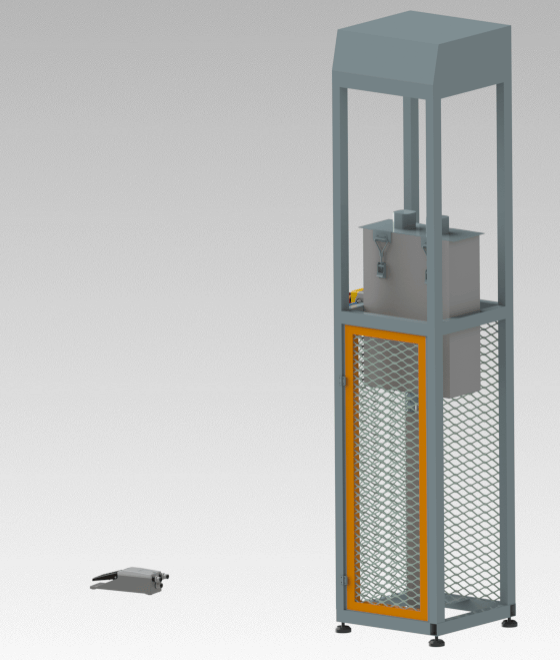

Figura 2: Modelagem 3D da Máquina de conformação de blocos de concreto
Fonte: Engrenar Jr.
Em relação ao mecanismo de prensagem da máquina, foi desenvolvidoum sistema que funciona de maneira simples, no qual, para a realização da produção de um bloco de concreto, é necessário o operador abrir as presilhas de travamento, retirar a tampa, adicionar o concreto, fechar a tampa e acionar o pistão pneumático, assim efetuando a conformação do bloco. Para garantir que a pressão exercida no momento da prensagem não danifique o mecanismo foi feita uma simulação estática de esforços nas travas e tampa, validando o mecanismo desenvolvido.

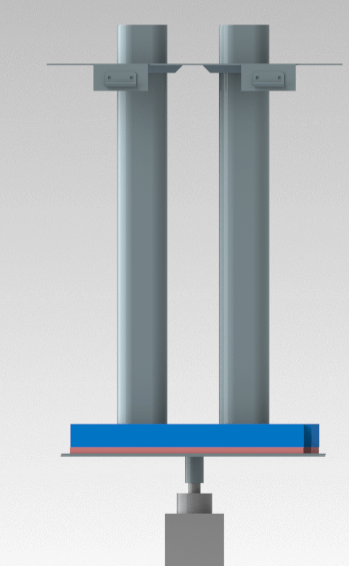

Figura 3: Mecanismos de prensagem, sem caixa
Fonte: Engrenar Jr.
Portanto tendo validado as diferentes partes do projeto, foram desenvolvidos todos os desenhos 2D’s, os manuais de montagem e relatório final, possibilitando assim a manufatura, montagem e entendimento completo do projeto.
Dados do Projeto:
Nome do Projeto: Máquina para Conformação de Blocos de Concreto.
Trabalho realizado: Análise estática e dinâmica, seleção de materiais, realização de desenhos 3D, desenhos 2D e manual de montagem.
Cliente: César Francisco dos Santos
Diretor e Gerente: Marcelo Cerchi e Ygor Ricardo
Consultores: Lara Fernandes, Gustavo Cassiano, Guilherme Moura e Sofia Tiemi.
Ano do projeto: 2021
