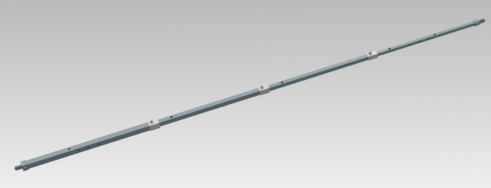

A composição principal da estrutura da tenda foi de barras telescópicas de alumínio. Barras telescópicas são retráteis, podendo ser reduzidas a comprimentos pequenos para facilitar o armazenamento do produto. A multifuncionalidade desse tipo de barra permitiu que a estrutura da tenda pudesse se adaptar em diferentes formatos, como em formatos retangulares e triangulares.

As tendas convencionais encontradas no mercado possuíam uma estrutura em formato de “X” no meio da cobertura. Este tipo de suporte foi necessário para que houvesse estabilidade e segurança na armação. Entretanto, o uso de tal artifício dificultaria o uso multifuncional que é buscado nesse projeto. Por isso, para manter a segurança e garantir facilidade no manuseio do produto, foram projetadas mãos francesas a serem encaixadas nas barras telescópicas.

Em relação a seleção de materiais os parâmetros que nortearam a escolha foram o peso da estrutura, o custo benefício, a resistência á flexão e a resistência a corrosão. O peso da estrutura é um dos pontos de atenção para esse projeto, pois é necessário praticidade no transporte do equipamento, logo, era interessante que a Tenda não tivesse uma massa tão elevada. O custo também deveria ser baixo de tal forma que sua entrada no mercado seja mais receptiva.

Já a resistência à flexão foi cuidadosamente analisada pois a configuração da estrutura sugeria que os pés de apoio iriam se comportar como barras esbeltas. Nesse caso, é muito importante se preocupar com o fenômeno tanto de Flambagem, quanto de flexão do componente. Por último, a resistência à corrosão era de extrema importância visto que uma possível utilização da Tenda seria em praias, logo, era desejável que o material fosse resistente à corrosão e não oxide com facilidade. Um possível revestimento foi considerado.

Todos os tópicos supracitados aliados ao esforço da equipe permitiram que a tenda multifuncional se adequasse a todas exigências do cliente, tornando-se assim um projeto memorável pela sua complexidade e por sua qualidade. Na Figura 2 podemos ver o CAD da estrutura completa.
